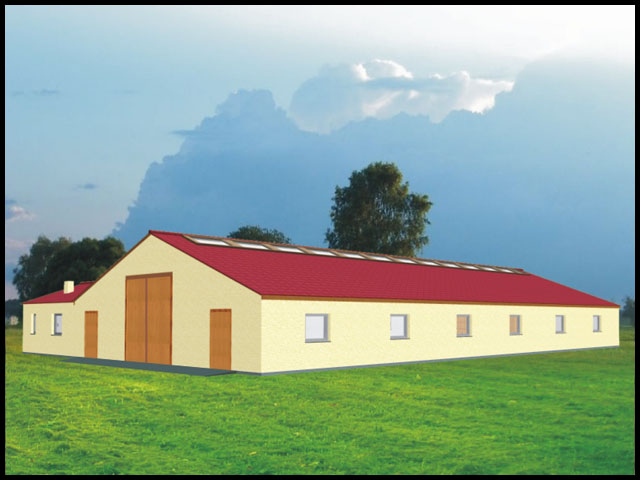

Projekt obory uwięziowej na rusztach dla krów mlecznych
produkt

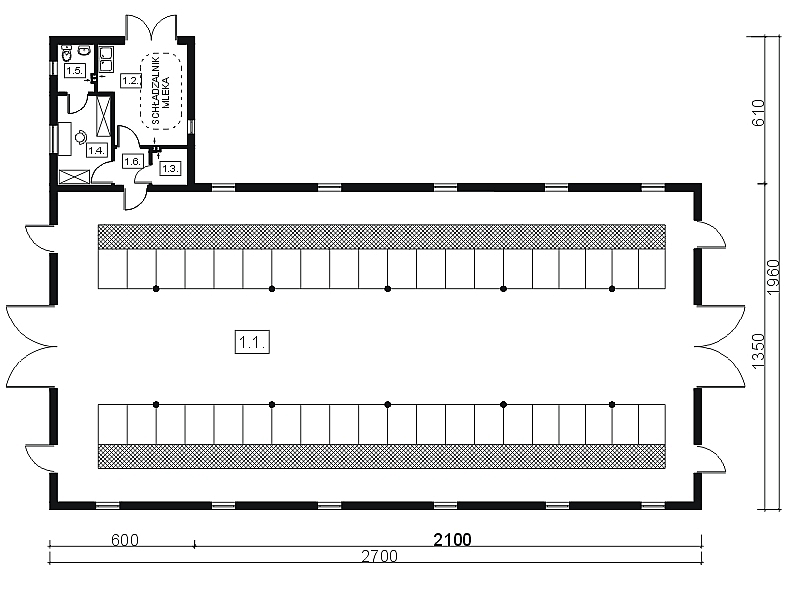

Projekt obory uwięziowej na rusztach dla krów mlecznych - RZUT PRZYZIEMIA 1.1. Hala zwierząt - 340,56 m² 1.2. Pom. zlewni mleka - 14,15 m² 1.3. Maszynownia - 2,08 m² 1.4. Pom. biurowe - 8,41 m² 1.5. Pom. higieniczno - sanitarne - 3,05 m² 1.6. Komunikacja - 2,20 m²
produkt

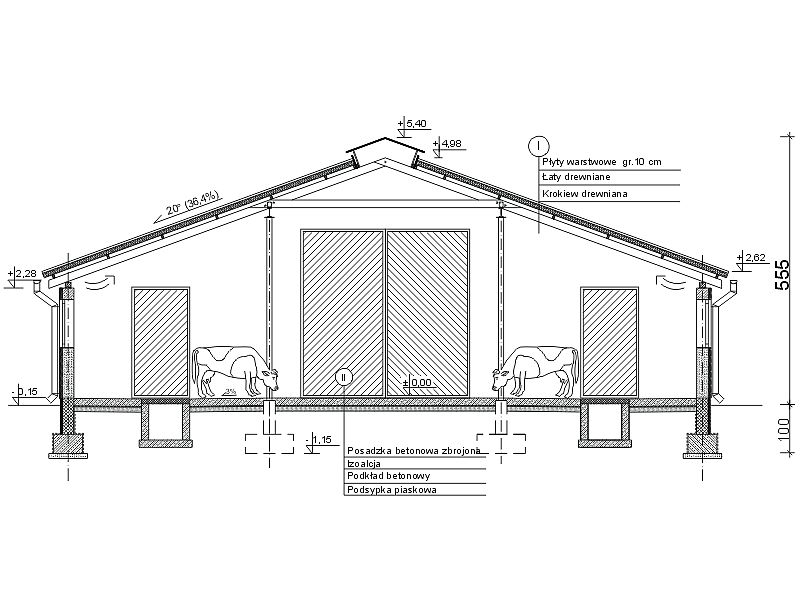

Projekt obory uwięziowej na rusztach dla krów mlecznych - PRZEKRÓJ PIONOWY A-A
produkt

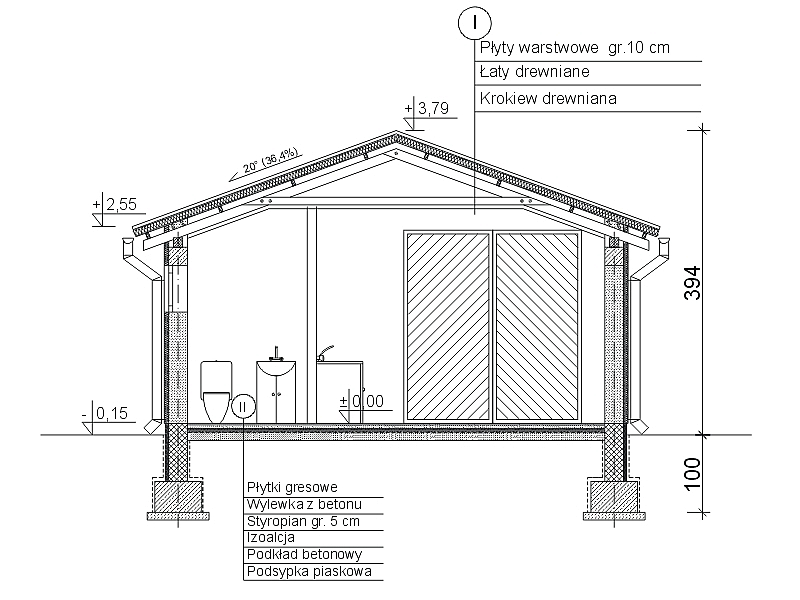

Projekt obory uwięziowej na rusztach dla krów mlecznych - PRZEKRÓJ PIONOWY B-B

Projekt obory uwięziowej na rusztach dla krów mlecznych

DANE KONTAKTOWE:
AGROPROJEKTY.pl
Kup produkt w sklepie internetowym:
aby kupić produkt przejdź do sklepu »
Opis produktu:
  • Typ WA-019
  • Powierzchnia użytkowa (netto) 370,45 m²
  • Powierzchnia zabudowy 401,10 m²
  • Kubatura 1626,98 m³
  • Długość x Szerokość 27,00 x 13,50 m
  • Typ dachu Dwuspadowy
  • Kąt nachylenia dachu 20 °
  • Wysokość 5,40 m
  • Obsada 40 DJP

Opis projektu:

Projekt obory uwięziowej na rusztach. Obiekt budowlany z dwuspadowym dachem. Budynek inwentarski, bez podpiwniczenia. Przeznaczenie budynku - obora uwięzowa dla krów mlecznych. Utrzymanie zwierząt - system bezściółkowy - ruszta betonowe.

Obiekt podzielono na dwie części:
1. hala główna z dachem dwuspadowym w której znajdują sie zwierzęta
2. pomieszczenie zlewni mleka oraz pomieszczenia socjalne

Wymiary zewnętrzne budynku: szerokość 27,00 m, długość 13,50 m (6,00 x 6,10 m)
Wjazdy o szerokości 3,50 m i wysokości 3,50 m

Budynek zaprojektowano dla: 40 szt. krów mlecznych. Pełna obsada budynku = 40 x 1,0 = 40,00 DJP

Śnieg strefa - IV, Wiatr strefa - III

Technologia:

Konstrukcja ścian murowane dwuwarstwowe (24 cm gazobeton + 6 cm styropian).

Słupy wewnętrzne stalowe, płatew na słupach wewnętrznych stalowa, krokwie drewniane, kleszcze drewniane.

Kąt nachylenia połaci dachowej 20 stopni (36,4%).

Dach drewniany pokryty płytą warstwową.

Konstrukcja dachu:

1. hala zwierząt: łaty - 40x80 mm w rozstawie co 1,20 m, krokwie - 100x160 mm w rozstawie 1,20 m, dwuteownik - IPE 200 stal St35, kleszcze - 2x50x160 mm co 4,80 m i 4,50 m, murłaty - 120x120 mm.

2. budynek zlewni mleka: łaty - 40x80 mm co 1 m, krokwie - 80x120 mm w rozstawie co 1,20 m, jetka - 2x40x200 mm, murłaty - 120x120 mm.

Budynek może być wydłużony lub skrócony do pożądanego wymiaru.

Dodatkowo możliwość zamówienia projektu wykonawczego branży konstrukcyjnej.
