Duński system usuwania gnojowicy z chlewni bezściełowych

kategoria: Instalacje
Duński system usuwania gnojowicy z chlewni bezściełowych
Duński system usuwania gnojowicy z chlewni bezściełowych

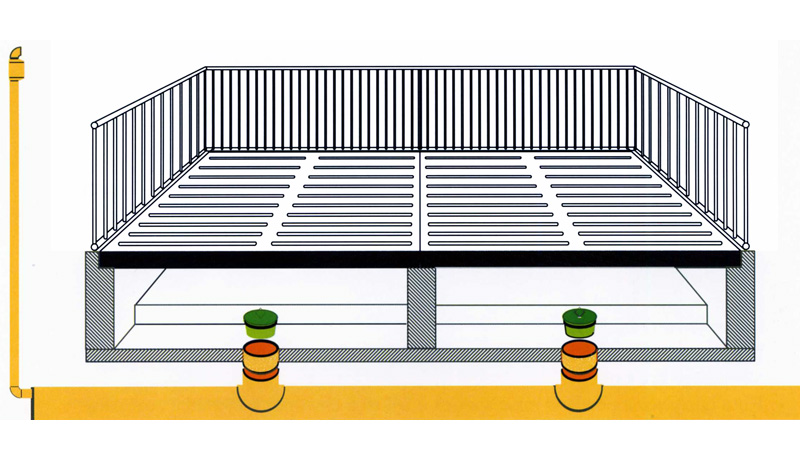

Duński system usuwania gnojowicy z chlewni bezściełowych działa jak samospływ okresowy. Podstawowe elementy tego systemu to: rury kanalizacyjne, mufy siodłowe, korki, zawory odpowietrzające, redukcje.

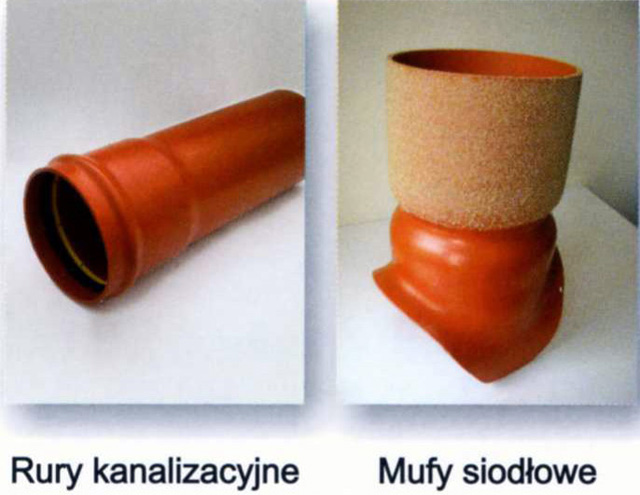

Poniżej kanałów gnojowicowych należy zamontować rurociąg z rur kanalizacyjnych z PCV o średnicach (200, 250, 315 mm) odpowiednio dobranych do wielkości kanału. Następnie tworzymy odpływ poprzez łączenie rurociągu z mufami lub trójnikami. Te elementy mają specjalne przewężenie (talię) pełniące rolę gniazda dla korka.

Z zewnątrz jest do nich „przyklejona" warstwa piasku, dzięki której ściśle łączą się z betonowym dnem kanału.

zdjecie

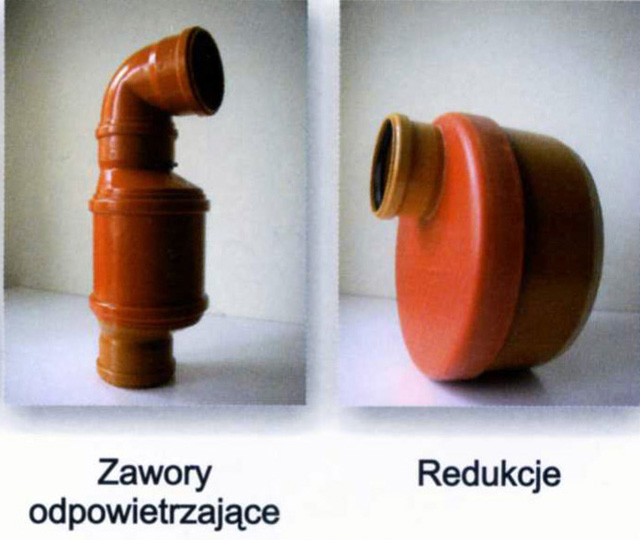

Zawory odpowietrzające i redukcje

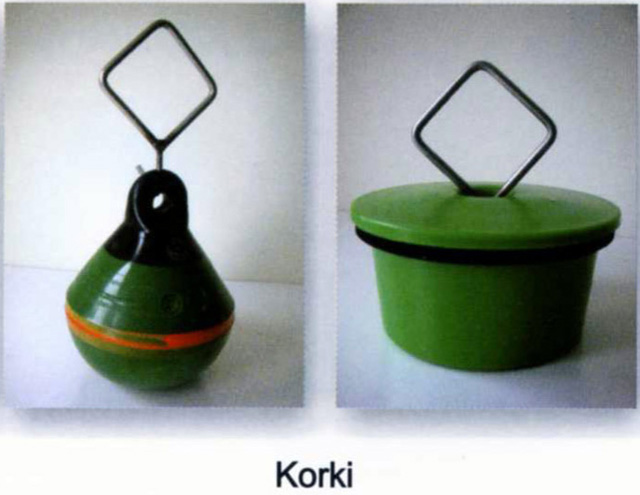

Kształt, ciężar i wielkość korka są tak dobrane by gwarantować pełną szczelność a jednocześnie łatwość otwierania i zamykania takiego zaworu. Kolejnym ważnym elementem systemu jest zawór odpowietrzający o specjalnej konstrukcji, który zapewnia wyrównanie ciśnienia w rurociągu i pozwala na prawidłowy odpływ gnojowicy.

Kanały powinny być opróżniane nie rzadziej, niż co 4 ÷ 5 tygodni. Wystarczy wówczas za pomocą haczyka wyciągnąć korek w punkcie spustowym. Gnojowica wartkim strumieniem spłynie do rurociągu i dalej do zbiornika na zewnątrz budynku. Skierowanie gnojowicy do odpowiedniego zbiornika umożliwiają zasuwy, które też są przystosowane do łączenia z rurami kanalizacyjnymi z PCV.

  • Wytyczne projektowania systemu odprowadzania gnojowicy:
  • Gnojowica lepiej spływa z kanałów o kształcie dna prostokątnym (podłużnym) niż zbliżonym do kwadratu
  • Dobór średnicy rur i korków jest uzależniony od wielkości kanału, grupy zwierząt i technologii żywienia
  • Rura odpływowa powinna mieć spadek 0,5% (0,5 cm/1 mb) w kierunku zbiornika
  • Głębokość kanału powinna wynosić 40 ÷ 50 cm
  • Dno kanału należy wykonać poziomo bez spadków
  • W pobliżu odpływu należy wykonać zagłębienie (kaskadę). Głębokość zagłębienia powinna wynosić od 5 ÷ 20cm w zależności od odległości między dnem kanału a rurą

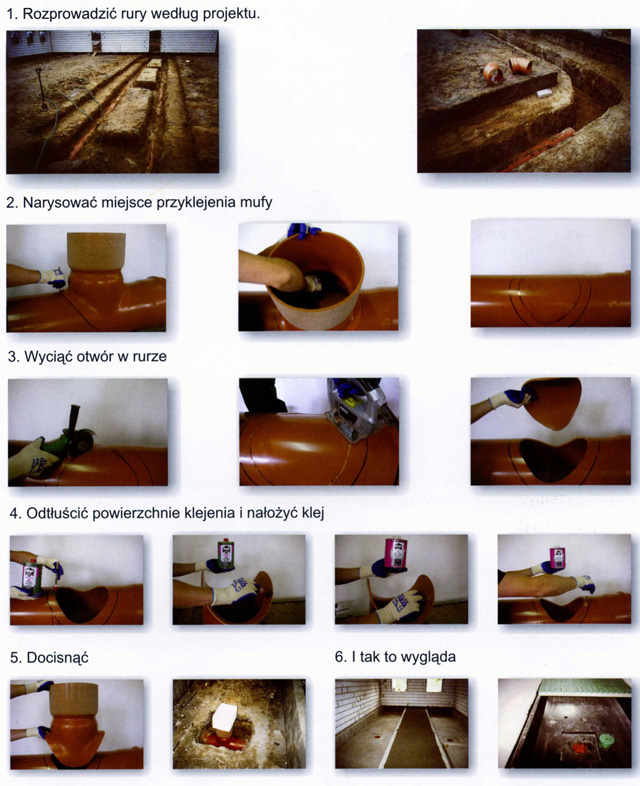

  • Sposób montażu:

Duński system usuwania gnojowicy z chlewni bezściełowych

  • Zalety systemu:
  • prosty, trwały, niezawodny
  • niedrogi i łatwy w montażu
  • gwarantuje całkowity odpływ gnojowicy i utrzymanie czystości
  • tani w eksploatacji
